1.主要技術性能和規格

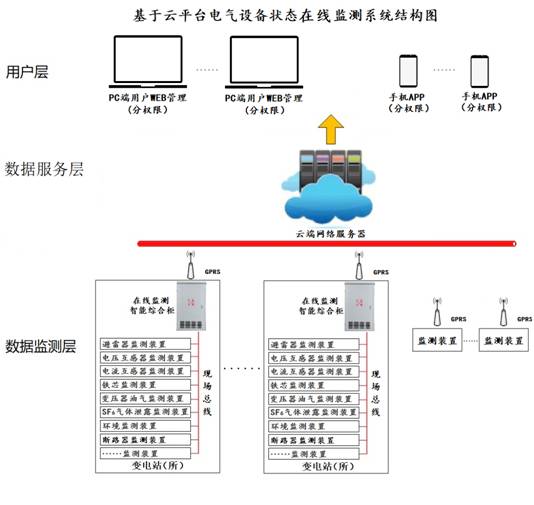

1.1、高壓設備狀態監測全線系統架構

全線系統分成三層部署，即現地?cái)?shù)據監測層、局域管理層、用戶層。

第一層為現地?cái)?shù)據采集監測層，由部署在每個變電站（所）的現地?cái)?shù)據采集子裝置完成避雷器、電壓互感器、電流互感器、變壓器鐵芯、斷路器、變壓器油氣、SF6氣室等相關監測的數據信號，傳至在線監測智能綜合柜，完成狀態量處理、分析，得到高壓設備運行狀態的特征量傳至站（所）內在線監測管理平臺，站（所）內在線監測管理平臺完成查詢監測數據等服務，并將此特征量數據上傳至第二層局域管理層。

第二層為局域管理層，由數據服務器和系統軟件組成，完成監測數據收集、存儲；根據設定的判據來判定高壓設備的健康狀態，并向用戶層提供數據服務。服務包含查詢監測數據、設備運行狀態、運行狀態變化趨勢、預警信息，報表打印，同時用戶也可以對監測的數據進行分類管理。

用戶層具備遠端WEB查詢功能，設置了不同的等級的查詢帳號權限，每個等級用戶訪問數據服務器的權限不同，能訪問和查詢的內容也不同。等級最高的用戶，能訪問到用戶管理范圍內全部變電站（所）所有設備的監測數據；等級最低的用戶，只能訪問自己所管轄的部分設備監測數據。

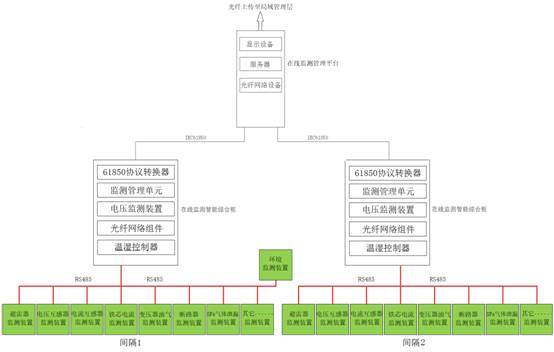

2.2、現地?cái)?shù)據采集監測層架構

現地?cái)?shù)據采集監測層由三部分組成，即監測裝置、在線監測智能綜合柜及在線監測管理平臺。

監測裝置部署在高壓設備本體上，完成監測信號量實時采集、處理、計算，并將最終的監測數據通過RS485總線上傳至站內的在線監測智能綜合柜。

在線監測智能綜合柜由監測管理單元、61850協議轉換器、電壓監測裝置、光纖組件、環境監測裝置、一體化觸控顯示模塊組成（選配），在線監測智能綜合柜協調變電站（所）內監測裝置完成同步采樣、數據交互，并收集各監測裝置測得的實時數據，通過61850協議轉換器以光纖信號輸出方式將監測數據按標準協議規范上傳至所內在線監測管理平臺。在線監測智能綜合柜中數據服務器具有多種通訊接口、接口為各自獨立的隔離通訊接口。在實施過程中，電壓監測裝置（監測進線高壓電壓、頻率、諧波電壓）、環境監測裝置、監測數據現地顯示終端集中部署在在線監測智能綜合柜中。

變電站（所）內在線監測管理平臺包含服務器、顯示設備及光纖網絡設備，可以在所內完成查詢監測數據、報表打印、越值告警等服務，并將此特征量數據上傳至第二層局域管理層。

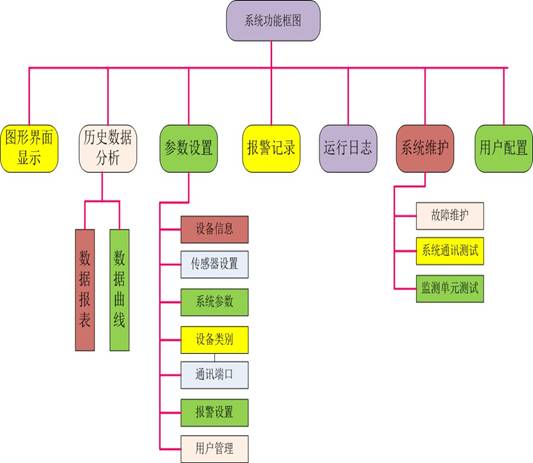

2.3、系統主要功能

系統實現如下功能：

1.  實時數據采集功能

2.  監測數據管理功能

3.  監測數據查詢功能

4.  變化趨勢曲線生成

5.  定值管理

6.  告警管理

7.  狀態查詢

8.  數據報表

9.  設備管理

目前系統是上述功能為主，但隨著運行時間的加長，云端數據服務器積累的數據不斷豐富，系統將會實現高壓電氣設備狀態評估、故障診斷的最終目的。用戶在訪問狀態監測系統時，不同的用戶可以獲得不同的訪問權限。
