接觸網地面監測裝置

  依據國家鐵路局出臺的《電氣化鐵路供電安全檢測監測系統總體技術要求》標準中對“接觸網地面監測裝置（6C）”的相關要求，并結合我們在高壓電氣設備狀態在線監測行業多年技術積累，我公司研制了一套接觸網地面監測裝置（6C 裝置），能有效提升接觸網智能運維工作水平。這套監測裝置包括：接觸網腕臂工作狀態監測裝置、接觸網避雷器智能監測表、高壓電纜在線監測裝置等。

  系統按照部署位置劃分為：接觸網、所亭、供電段三層。

  監測裝置設備主要由安裝在現場各個監測設備，傳感器組成。這些監測設備和傳感器將被監測的點的實時數據通過光纖或者4G信號上傳位于各個所亭內的接觸網地面監測裝置（6C）。

  所亭內安裝接觸網地面監測裝置，來自于現場監測裝置和傳感器的實時數據先通過安全通訊網關進行安全校驗，再進入接觸網地面監測裝置中，在所亭內有站內數據顯示終端。

  各個所亭的接觸網地面監測裝置，將現場的數據采集處理，將設備的運行數據，運行狀態等數據結果和狀態分析結果上傳供電段，通過鐵路系統部署的通訊干網，將數據上傳6C系統綜合應用（三級）平臺。

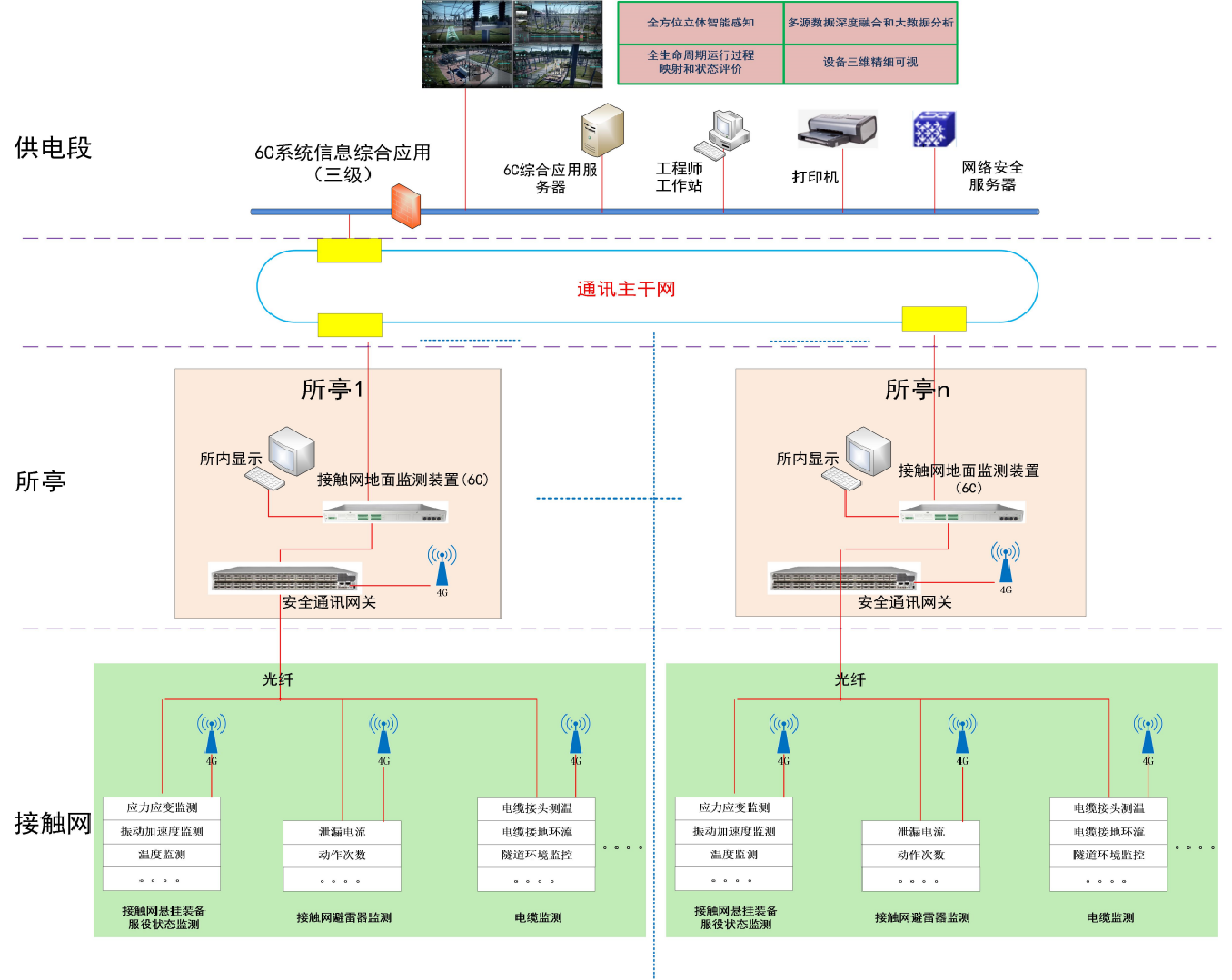

接觸網地面檢測監測裝置（6C裝置）系統架構圖：
