牽引變電所PHM

1、PHM系統網絡結構

PHM系統分為三層結構：站控層、間隔層及過程層。間隔層針對設備提供在線監測數據采集、暫存、數據模型構建及部分單項數據分析功能；站控層提供全站數據匯總分析、數據轉發及當地人機界面功能，過程層為各專業監測單元傳感器準確而穩定的采集設備運行數據。

過程層主要由各種專業的傳感器組成，傳感器可以通過有線組網、無線組網，帶射頻功能的設備組網等多種方式實現采集數據的上傳。

站控層配置站級監測單元和通信管理單元，監測單元采集現場監測IED的數據，將數據整理后按照標準規約上傳。并在現地配置工作站，部署高壓設備狀態監測系統進行站內的設備狀態及運行數據的查詢管理。

2、PHM特點及功能

設備狀態在線監測與故障預測與健康管理系統適用于35kV及以上各電壓等級變電站、電氣化鐵路牽引所等。功能上實現了站內所有一次設備在運行狀況下，連續采集能夠反映電力設備絕緣狀態的信息參量，為狀態檢修提供依據。建立了完善的數據倉庫，綜合運用智能技術提取絕緣征兆，具備強大的數據分析功能，能夠根據監測數據自動篩選出參數異常的電氣設備，自動生成包括參數變化趨勢圖在內的相關監測信息，并提供專家級的高壓設備故障預測與健康管理。

3、技術特點

1）、一站式全部解決方案；

2）、61850無縫接入數字化電站系統；

3）、多傳感器融合的輸變電狀態監測網絡；

4）、 結構分層，方便功能擴展，滿足不斷發展的電力系統新需求；

5）、平臺通用，可靠性高，應用系統的開發變得更加方便、專業；

6）、跨平臺設計，可運行在多種硬件平臺、操作系統之上；

7）、標準化設計，IEC 61850、SVG、Unicode的應用；

8）、集成化設計，應用的無縫集成與統一管理；

9）、智能化設計，配置及運行管理的智能化；

10）、 靈活方便的系統功能；

11）、將傳感網絡、通信網絡、互聯網、物聯網、泛在網技術進行綜合集成應用，使資源達到充分共享，實現集中、高效、科學、先進的綜合管理。

4、軟件功能

   1）、618500通訊功能，提供基本數據采集功能。

   2）、站內在線監測全景數據存儲、歷史數據瀏覽。

   3）、告警功能，提供各在線監測功能故障信息的分級告警提示功能。

   4）、 數據趨勢分析、多閾值告警分析、數據關聯性分析等分析功能。

   5）、數據展示：一次接線圖、報表、曲線等。

   6）、專用分析功能：

   7）、 設備管理功能：

  a、在線監測設備的添加、刪除，運行狀態監視。

  b、設備運行方案管理、運行參數設置。

  c、狀態評估

  d、故障診斷、故障預判

  e、檢修決策

  f、設備健康管理

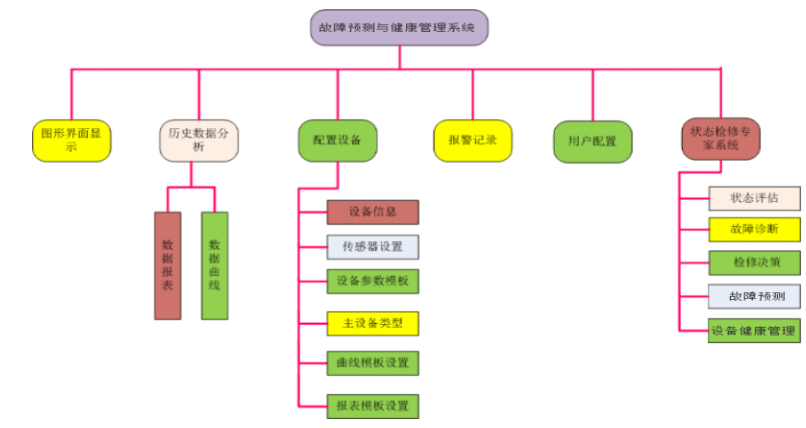

                               軟件系統功能圖：

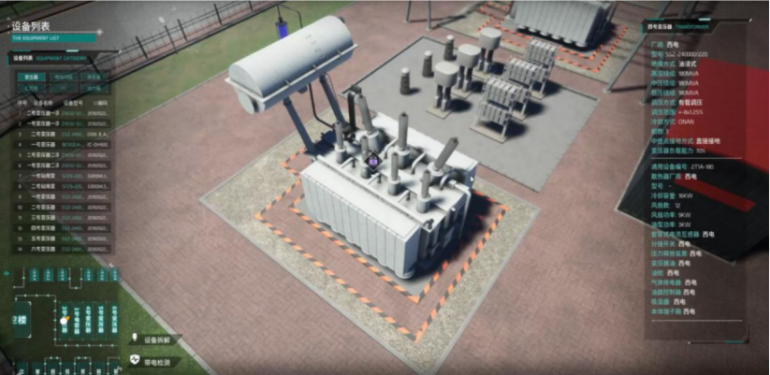

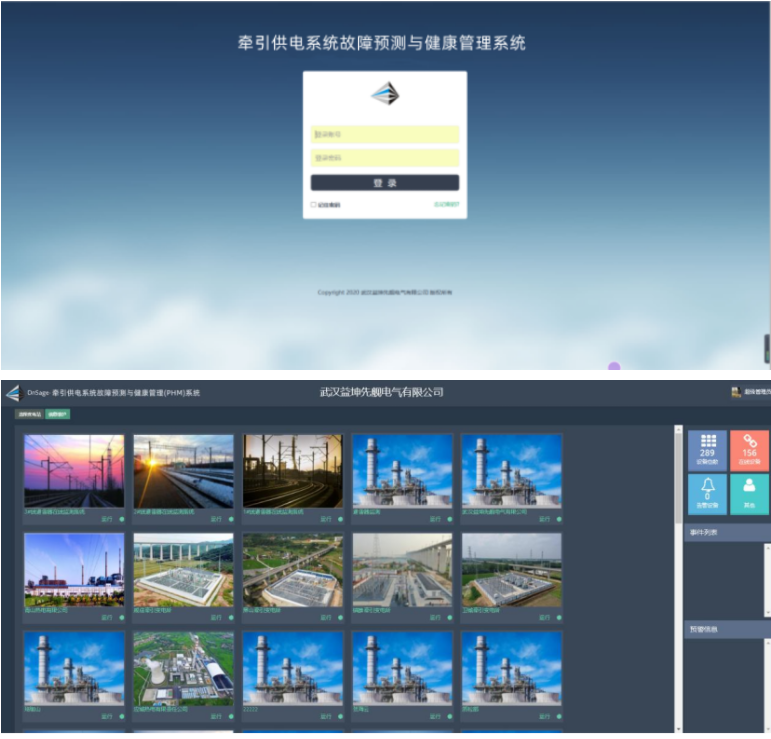

5、PHM軟件界面
